De Jaga-sturingen voor hybride en Ventilo-convectoren
Een comfortabel binnenklimaat begint bij het toestel zelf en op welke manier het wordt aangestuurd. De juiste regeling zorgt ervoor dat koeling en verwarming niet alleen efficiënt werken, maar ook afgestemd zijn op het gebruik van de ruimte en de verwachtingen van de gebruiker.
Aansturing van Hybrid Convectoren en ventilo-convectoren
De aansturing van hybrid convectoren en ventilo-convectoren gebeurt via een ruimtethermostaat of een domoticasysteem (BMS) dat een verwarmings- of koelvraag genereert. Dit stuursignaal vormt de basis voor de werking van het toestel en bepaalt wanneer koeling of verwarming wordt geactiveerd.
Afhankelijk van de configuratie en het type toestel wordt deze vraag verder verwerkt door een interne regeling of via externe sturing. Zo kan het systeem afgestemd worden op zowel eenvoudige toepassingen als meer geavanceerde gebouwbeheersystemen.
Hybride convector
Een Hybride convector is standaard uitgerust met een JDPC (Jaga Dynamic Product Controller). Deze controller beschikt over een geïntegreerde watertemperatuursensor op de warmtewisselaar en fungeert als vrijgavebeveiliging voor de ventilatoren.
De ventilatoren worden enkel geactiveerd wanneer de watertemperatuur geschikt is voor de gevraagde bedrijfsmodus. Hierdoor wordt voorkomen dat koude lucht wordt uitgeblazen tijdens verwarming of warme lucht tijdens koeling. Indien de watertemperatuur buiten het toegelaten bereik ligt, blijven de ventilatoren uitgeschakeld.
Deze logica zorgt voor een stabiel en comfortabel binnenklimaat, zonder ongewenste luchtstromen.
Ventilatoraansturing Hybrid Convector
Na vrijgave door de JDPC wordt de snelheid van de ventilatoren bepaald door de gekozen regelstrategie. Dit kan op verschillende manieren:

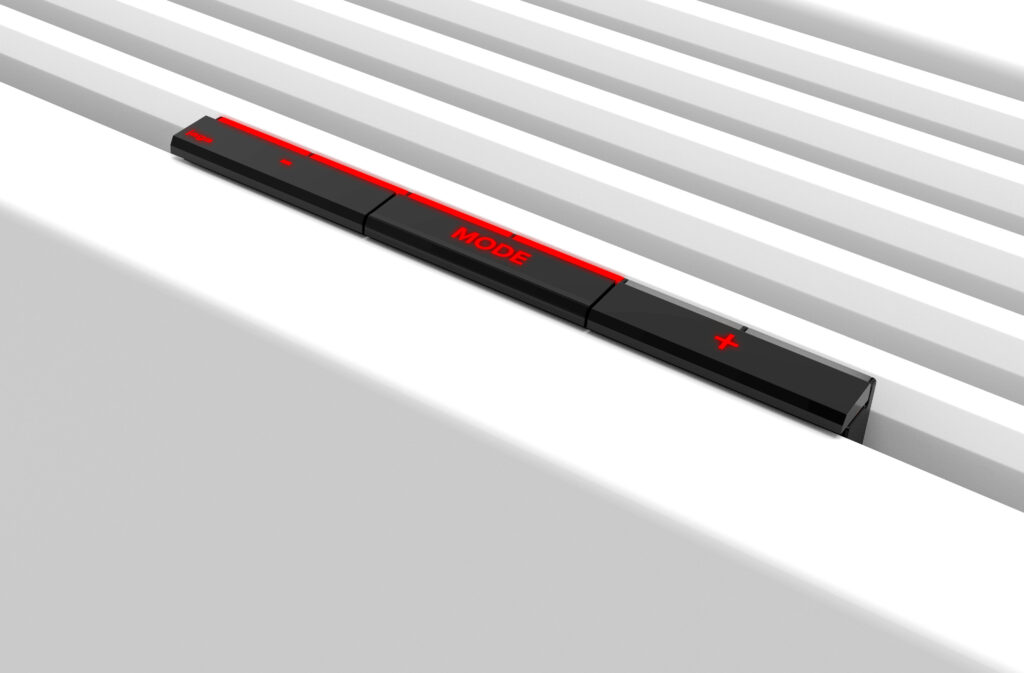

- via een manueel ingestelde ventilatorsnelheid op de productcontroller (ACO)
- via een manueel ingestelde temperatuurregeling op de productcontroller (TPT)
- via een extern 0-10 V stuursignaal afkomstig van een domoticasysteem (BMS)
Afhankelijk van de toepassing kan de regeling lokaal of centraal gebeuren, waardoor het systeem flexibel inzetbaar is binnen verschillende projecttypes.
Ventilo-convector
Een ventilo-convector kan optioneel uitgerust worden met een JDPC (Jaga Dynamic Product Controller). Net zoals bij de Hybrid Convector zorgt deze controller voor een intelligente vrijgave van de ventilator op basis van de watertemperatuur.
De ventilator start enkel op wanneer de temperatuur van het water in de warmtewisselaar geschikt is voor de gevraagde bedrijfsmodus. Dit voorkomt dat koude lucht wordt uitgeblazen in verwarmingsbedrijf of warme lucht in koelbedrijf, wat het comfort aanzienlijk verhoogt.
Ventilatoraansturing ventilo-convector
De snelheid van de ventilator kan op verschillende manieren worden geregeld:
- via een manueel ingestelde ventilatorsnelheid op de productcontroller (ACO)
- via een manueel ingestelde temperatuurregeling op de productcontroller (TPT)
- via een extern 0-10 V stuursignaal vanuit een domoticasysteem (BMS)
- via een extern 0-10 V stuursignaal aangestuurd door een Jaga thermostaat (SMART BMS – JRT)
Ook hier geldt dat de regeling zowel lokaal als centraal kan gebeuren, afhankelijk van de noden van het gebouw en de gewenste mate van controle.
Ventilo-convector zonder JDPC
Wanneer een ventilo-convector niet is uitgerust met een JDPC, wordt de ventilator rechtstreeks aangestuurd via een extern 0-10 V stuursignaal.
In deze configuratie is er geen watertemperatuursensor aanwezig en wordt de ventilator niet vrijgegeven op basis van de temperatuur van het water in de warmtewisselaar. Dit betekent dat de ventilator kan opstarten ongeacht de watertemperatuur.
Hierdoor is er geen ingebouwde beveiliging tegen het uitblazen van koude lucht tijdens verwarming of warme lucht tijdens koeling. De correcte en comfortabele werking van het systeem is in dit geval volledig afhankelijk van de externe regeling en de juiste afstemming binnen het gebouwbeheersysteem.
Slot
De aansturing van hybrid convectoren en ventilo-convectoren is modulair opgebouwd en biedt verschillende mogelijkheden om in te spelen op de specifieke eisen van een project.
Door de combinatie van lokale regeling, centrale sturing via BMS en de optionele inzet van intelligente componenten zoals de JDPC, kan zowel een eenvoudige als een geavanceerde regeling worden gerealiseerd.
Een doordachte keuze in aansturing bepaalt in grote mate het comfortniveau, de energie-efficiëntie en de betrouwbaarheid van het systeem. Een correcte afstemming tussen toestel, regeling en toepassing is daarom essentieel voor een optimaal binnenklimaat.
