Set 41

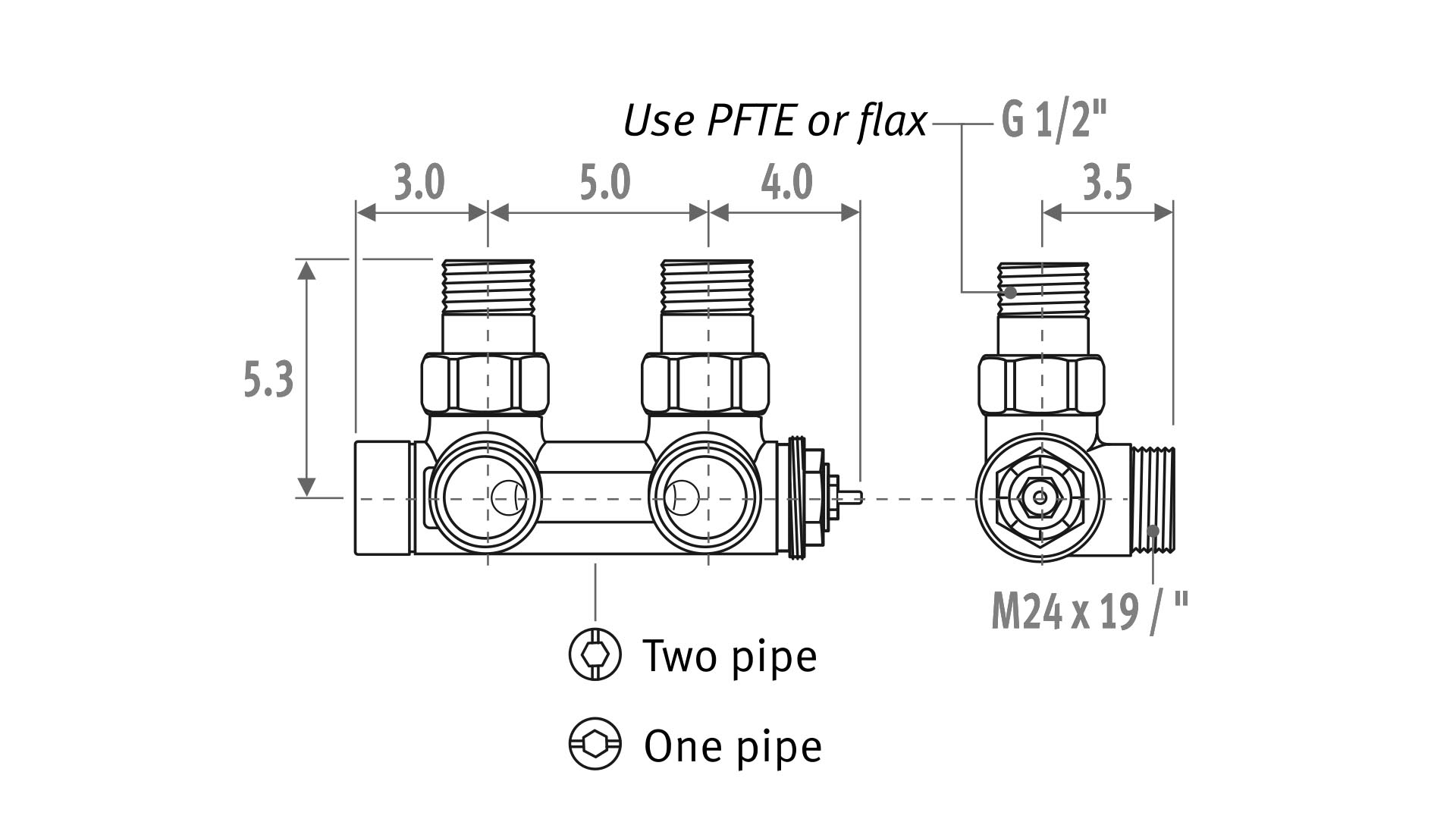

Technische informatie

  • M24 buitendraad
  • Eenpijp en tweepijp
  • aansluiting naar de wand
  • Thermostaatkop links of rechts plaatsen
  • voorinstelling in 6 stappen
  • aanvoer en retour volledig afsluitbaar
  • Getest conform EN 215
  • Kv-waarde: tweepijp: 0.29 tot 1.65 m³/u.
    Kv-waarde eenpijp: 1.50 tot 2.20 m³/u.
  • Thermostaatkop: Schroefdraad M30 x 1.5 (Heimeier compatibel)
  • Kunststof spindelbescherming voor regeling tijdens de bouwperiode


Samenstelling bestelcode

Bestelcode

Ventiel, bediening en klemkoppelingen zijn inbegrepen in de prijs

CODE.PW3.AC.1... AC
CODE.PW3.AW.1... AW
CODE.PW3.AS.1... AS
CODE.PW3.AB.1... AB
CODE.PW3.JH.1... JH
CODE.PW3.HC.1... HC
CODE.PW3.MA.1... MA

code klemkoppeling invullen

Klemkoppelingen

  • jaga_options_sleeve-coupling-codes-M24-Synthetic

    M24 Klemkoppeling - Kunststof

    Bestelcode aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø.
    kunststof
    Code Buis Ø
    212 12/2
    214 14/2
    219 16/1.5
    216 16/2
    217 17/2
    218 18/2
    Max. Aanhaalmoment
    • kunststof: 30-40 Nm
  • jaga_options_sleeve-coupling-codes-M24-Rpe_alu

    M24 Klemkoppeling - VPE/ALU

    Bestelcode aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø.
    VPE/ALU
    Code Buis Ø
    314 14/2
    316 16/2
    326 16/2.2
    318 18/2
    Max. Aanhaalmoment
    • VPE/ALU: 20-30 Nm
  • jaga_options_sleeve-coupling-codes-M24-Steel-tube-for-C.H.

    M24 Klemkoppeling - Stalen c.v. buis

    Bestelcode aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø.
    stalen c.v. buis
    Code Buis Ø
    501 M24 x 1/2"
    503 M24 x 3/8"
  • jaga_options_sleeve-coupling-codes-M24-Precision-metal-tube

    M24 Klemkoppeling - Dunwandig metaal

    Bestelcode aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø.
    dunwandig metaal
    Code Buis Ø
    110 10/1
    112 12/1
    114 14/1
    115 15/1
    116 16/1
    118 18/1
    Max. Aanhaalmoment
    • dunwandig metaal:
      • Zacht koper: 45-55 Nm
      • Halfhard koper: 60-80 Nm
      • Zacht staal: 60-70 Nm
