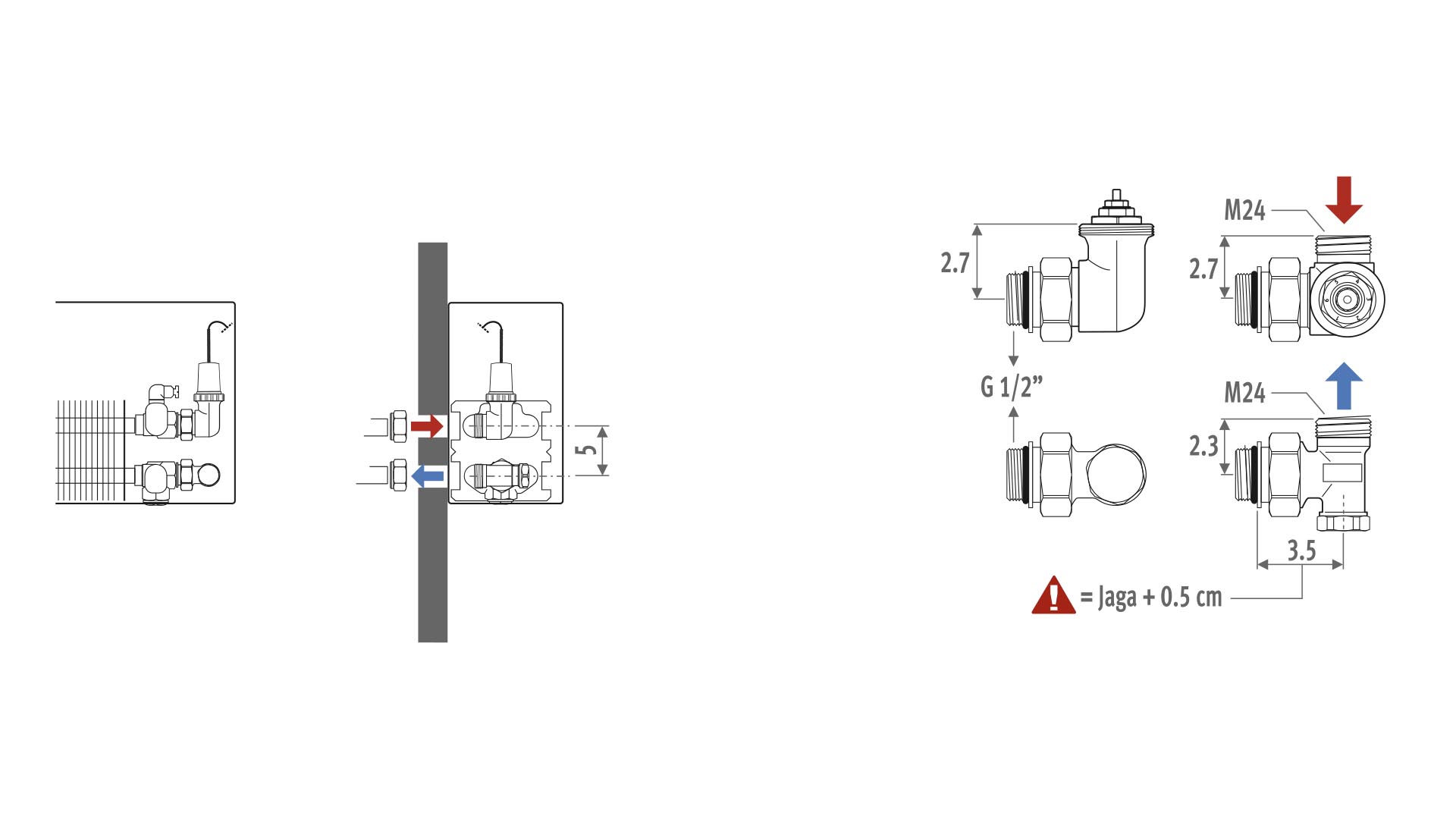

Set 28
Technische informatie
- M24 buitendraad
- tweepijp
- Aansluiting naar de wand RECHTS
- voorinstelling in 6 stappen
- Kv-waarde: 0.10 tot 0.60 m³/u
- aanvoer en retour volledig afsluitbaar
- Getest conform EN 215
- Schroefdraad M30 x 1.5 (Heimeier compatibel)
- Kunststof spindelbescherming voor regeling tijdens de bouwperiode
Samenstelling bestelcode
Bestelcode
Ventiel, bediening en klemkoppelingen zijn inbegrepen in de prijs
Enkel verwarmen | ||
COLO.HWR.RD.3 ... | RD | |
COLO.HWR.RW.3 ... | RW | |
COLO.HWR.DS.3 ... | DS | |
COLO.HWR.MA.3 ... | MA | |
COLO.HWR.24.3 ... | 24 VDC | 24 |
COLO.HWR.23.3 ... | 230 VAC | 23 |
code klemkoppeling invullen.
Verwarmen en koelen | ||
COLO.HWR.MA.3 ... | Wit | MA |
COLO.HWR.24.3 ... | 24 VDC | 24 |
COLO.HWR.23.3 ... | 230 VAC | 23 |
code klemkoppeling invullen.
klemkoppelingen M24
Klemkoppelingen
-
M24 Klemkoppeling - Kunststof
Bestelcode aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø.kunststof Code Buis Ø 212 12/2 214 14/2 219 16/1.5 216 16/2 217 17/2 218 18/2 Max. Aanhaalmoment
- kunststof: 30-40 Nm
-
M24 Klemkoppeling - VPE/ALU
Bestelcode aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø.VPE/ALU Code Buis Ø 314 14/2 316 16/2 326 16/2.2 318 18/2 Max. Aanhaalmoment
- VPE/ALU: 20-30 Nm
-
M24 Klemkoppeling - Stalen c.v. buis
Bestelcode aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø.stalen c.v. buis Code Buis Ø 501 M24 x 1/2" 503 M24 x 3/8" -
M24 Klemkoppeling - Dunwandig metaal
Bestelcode aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø.dunwandig metaal Code Buis Ø 110 10/1 112 12/1 114 14/1 115 15/1 116 16/1 118 18/1 Max. Aanhaalmoment
- dunwandig metaal:
- Zacht koper: 45-55 Nm
- Halfhard koper: 60-80 Nm
- Zacht staal: 60-70 Nm
- dunwandig metaal:
