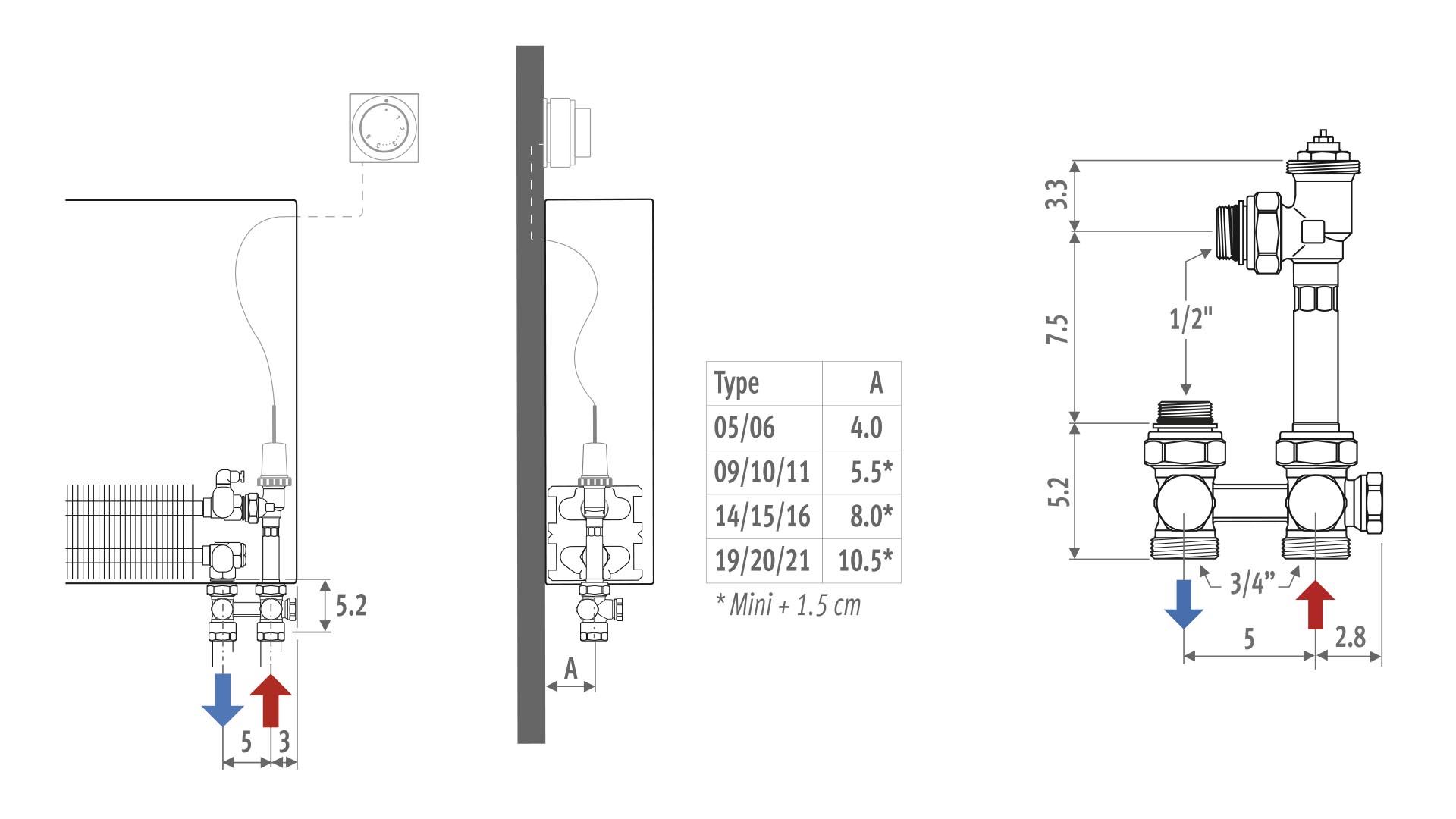

Set 114

Technische informatie

  • 3/4” Euroconus buitendraad
  • Eenpijp en tweepijp
  • aansluiting naar de vloer
  • voorinstelling in 6 stappen
  • Kv-waarde tweepijp: 0.10 tot 0.60 m³/u.
  • éénpijp bypass regeling: 25% tot 100% debiet door radiator regelbaar
  • Twee geïntegreerde afsluiters en afsluitbare by-pass.
  • Getest conform EN 215
  • Schroefdraad M30 x 1.5 (Heimeier compatibel)
  • Kunststof spindelbescherming voor regeling tijdens de bouwperiode


Samenstelling bestelcode

Bestelcode

Ventiel, bediening en klemkoppelingen zijn inbegrepen in de prijs.

Enkel verwarmen
COLO.VBSF.RD.4 ...   RD
COLO.VBSF.RW.4 ...   RW
COLO.VBSF.MA.4 ...   MA
COLO.VBSF.24.4 ... 24 VDC 24
COLO.VBSF.23.4 ... 230 VAC 23

code klemkoppeling invullen.

Verwarmen en koelen
COLO.VBSF.MA.4 ... Wit MA
COLO.VBSF.24.4 ... 24 VDC 24
COLO.VBSF.23.4 ... 230 VAC 23

code klemkoppeling invullen.

Klemkoppelingen

  • 3/4" Klemkoppeling Eurocone - Kunststof of VPE/ALU

    Bestelcode van de aansluitset aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø
    Kunststof of VPE/ALU
    code Buis Ø code Buis Ø
    612 12/2 615 15/2.5
    614 14/2 619 16/1.5
    616 16/2 620 20/2
    617 17/2
    618 18/2
    Max. Aanhaalmoment Kunststof: 30-40 Nm VPE/Alu: 20-30 Nm
  • 3/4" Klemkoppeling Eurocone - dunwandig metaal

    Bestelcode van de aansluitset aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø
    dunwandig metaal
    code Buis Ø
    112 12/1
    114 14/1
    115 15/1
    116 16/1
    118 18/1
    Max. Aanhaalmoment Dunwandig metaal: zacht koper 45-55 Nm, halfhard koper 60-80 Nm, zacht staal 60-70 Nm
