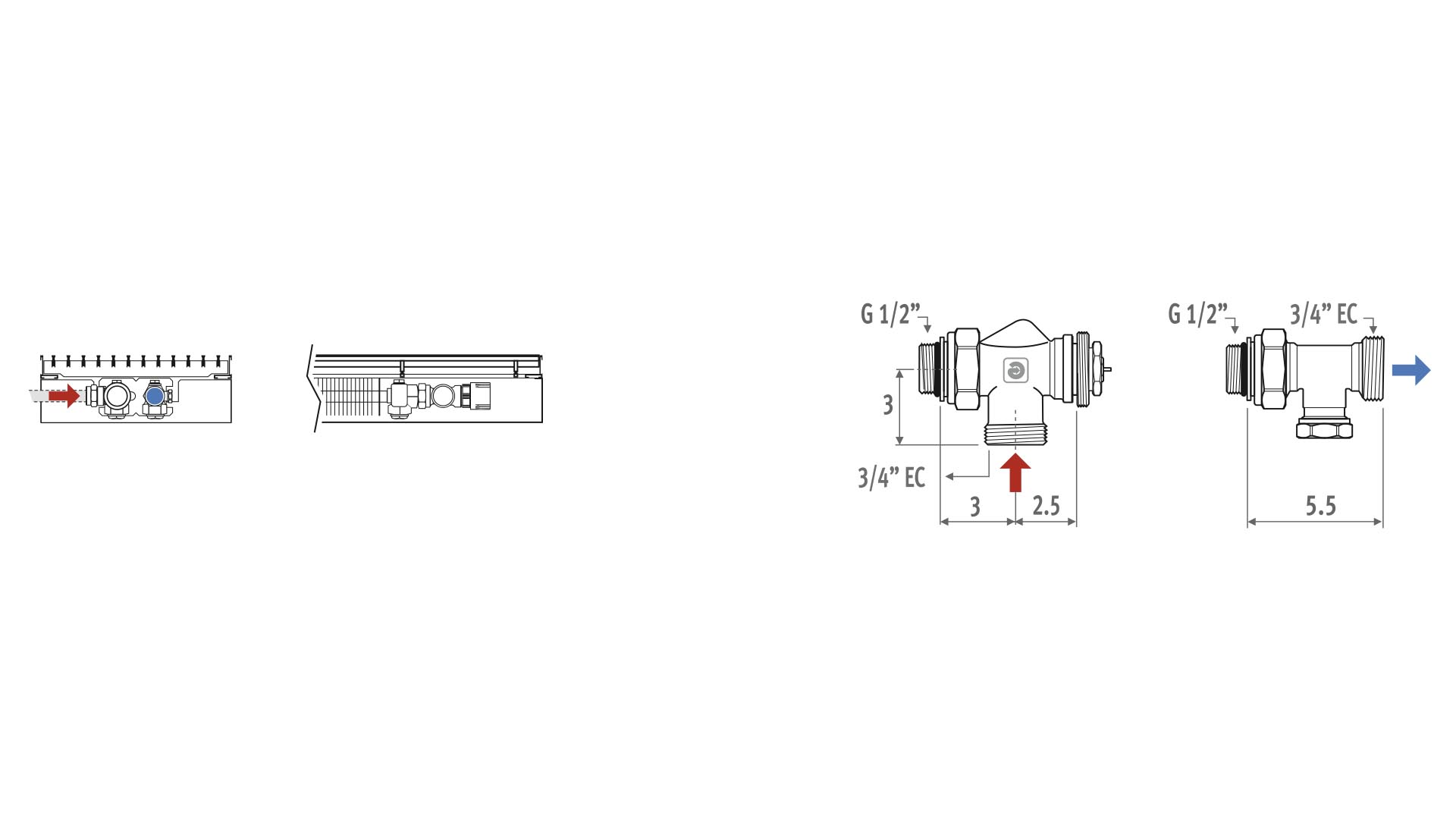

Satz 271

Technische Informationen

  • 3/4" Euro-Konus Aussengewinde
  • Zweirohr
  • Voreinstellung in 6 Stufen
  • Kv-Wert: 0.10 bis 0.60 m³/St.
  • Vorlauf und Rücklauf 100% abschliessbar
  • Getestet gemäß EN 215
  • Gewinde M30 x 1.5 (Heimeier kompatibel)
  • Kunststoff Bauschutzkappe für Regelung während der Bauzeit
  • Nur für Höhe 009 und 011


Zusammensetzung des Bestellkodes

Artikelnummer

Ventil, Bedienung und Klemmringverschraubungen sind im Preis inbegriffen.

COMC.JH2.MA.4... Weiss MA
COMC.JH2.AB.4... Schwarz AB
COMC.JH2.RD.4... Weiss RD
COMC.JH2.RW.4... Weiss RW
COMC.JH2.RB.4... Schwarz RB
COMC.JH2.DS.4... chromiert / weiß DS
COMC.JH2.24.4... 24 VDC 24
COMC.JH2.23.4... 230 VAC 23

Kode Klemmringverschraubung angeben.

Klemmringverschraubungen

  • 3/4" Euro-Konus Klemmringverschraubung - Kunststoff oder VPE/ALU

    Ergänzen Sie den Bestellcode des Anschluss-Sets mit dem Code der Klemmverschraubung entsprechend dem verwendeten Rohr und dem verwendeten Ø
    Kunststoff oder VPE/ALU
    Kode Rohr Ø Kode Rohr Ø
    612 12/2 615 15/2.5
    614 14/2 619 16/1.5
    616 16/2 620 20/2
    617 17/2
    618 18/2
    Max. Anzugsdrehmoment Kunststoff: 30-40 Nm VPE/ALU: 20-30 Nm
  • 3/4" Euro-Konus Klemmringverschraubung - Präzisionsmetallrohr

    Ergänzen Sie den Bestellcode des Anschluss-Sets mit dem Code der Klemmverschraubung entsprechend dem verwendeten Rohr und dem verwendeten Ø
    Präzisionsmetallrohr
    Kode Rohr Ø
    112 12/1
    114 14/1
    115 15/1
    116 16/1
    118 18/1
    Max. Anzugsdrehmoment Präzisionsmetallrohr: geglühtes Kupfer 45-55 Nm, mittelfestes Kupfer 60-80 Nm, Weichstahl 60-70 Nm
